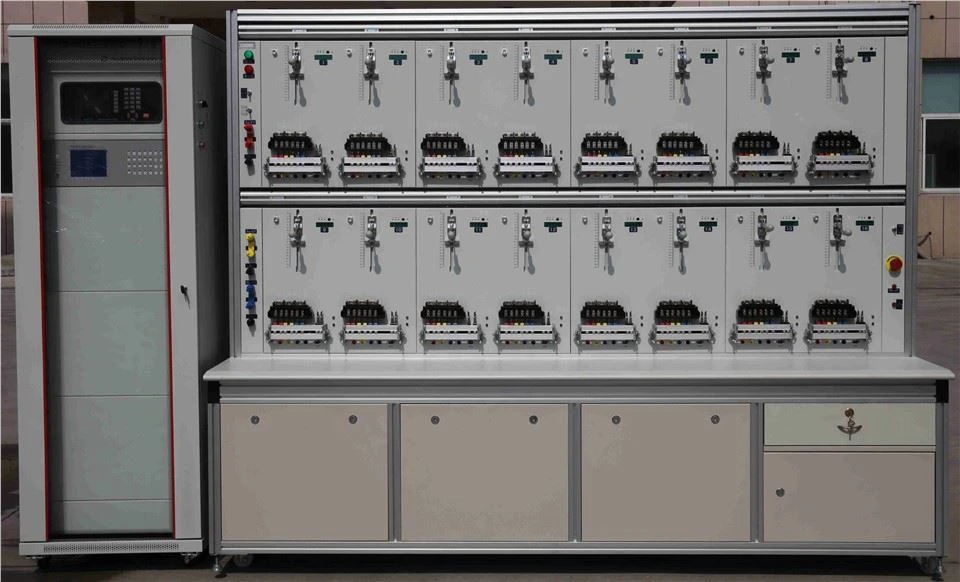

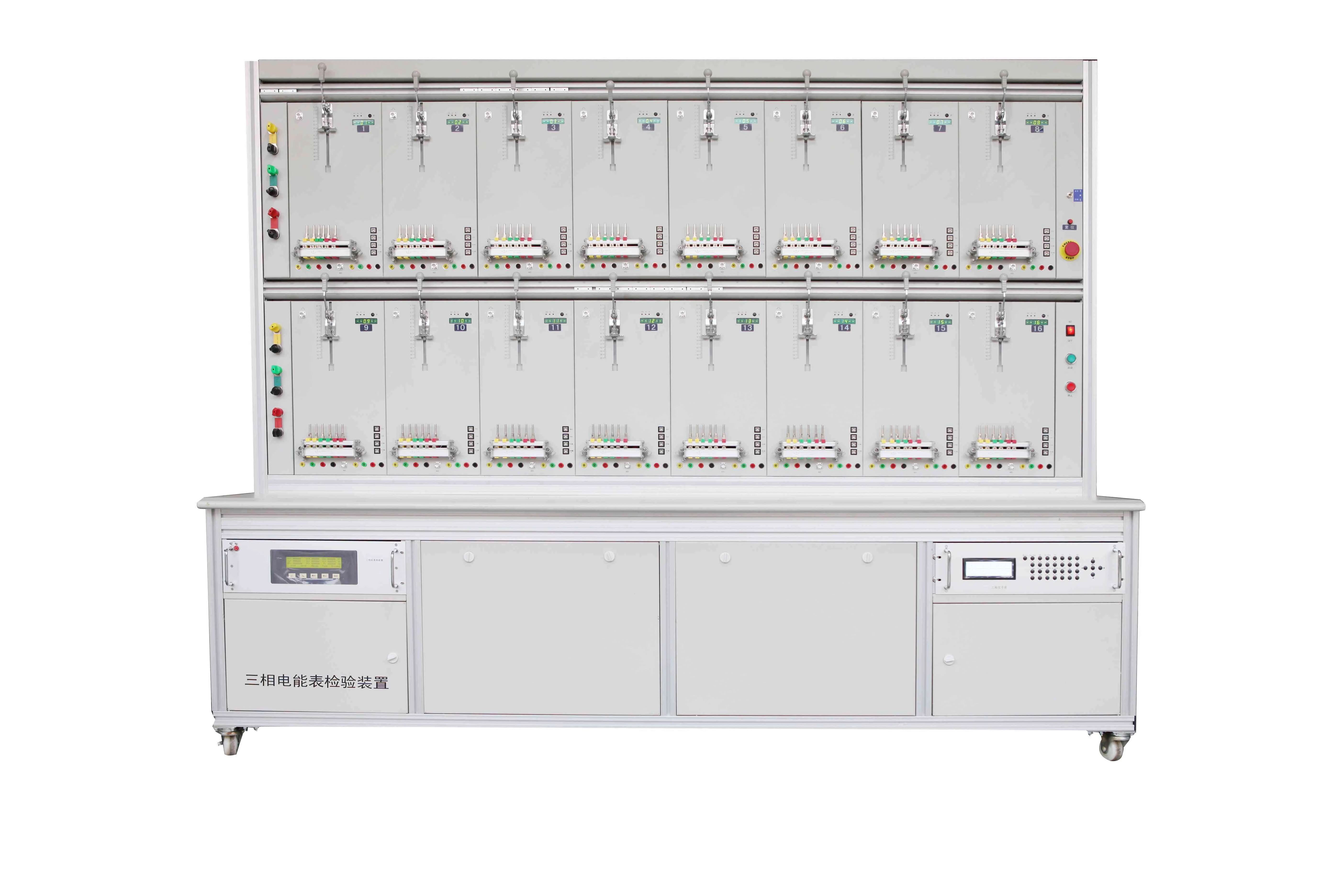

Műszer próbapad

A műszer próbapadja olyan eszköz, amelynek feladata az elektromos fogyasztásmérő kalibrációs állandójának tesztelése. Néhány másodpercen belül képes megjeleníteni a vizsgált villamos energiamérő elektromos fogyasztásmérő állandóját.

Funkciók

• A pad megfelel az "IEC 60736:1982 elektromos fogyasztásmérő tesztberendezés", "IEC 62053" szabványnak

• A szoros kapcsolat és a szokásos kalibrálás egyaránt használható, a szokásos kalibrálás használható egy/három fázisú aktív és reaktív energiamérő (legfeljebb 0,5 osztály) tesztelésére, a közeli kapcsolat kalibrálása használható egy/három fázisú aktív és reaktív energiamérő (legfeljebb 1 osztály) tesztelésére.

• A pad tesztelheti az átváltott mennyiséget, amelyet negatív fázis, feszültség kiegyensúlyozatlanság, harmonikus hullám és így tovább

• A pad automatikusan kalibrálhatja az indítást, terhelés nélkül, alapvető hiba- és kalibrációs tűrést, valamint 24 órás elhajlást.

• A szoros kapcsolat kalibrálása szigetelőáram-transzformátort használ, és alkalmas a szoros kapcsolatú energiamérőre.

• A pad a PY-3100 szabványos teljesítménymérőt használja összehasonlító technológiával, hogy a teszt az energiamérők hibáját kínálja.

• A pad a hibafeldolgozó rendszert használja az egyes energiamérők hibájának kiszámításához a belső RS485-tel csatlakoztatható részhiba-rendszerrel.

• Ugyanaz a specifikáció, de egyszerre különböző állandó fogyasztásmérők tesztelhetők.

• A telepített pick-up berendezésekhez 3 tartománybeállítást kínálhat. A kerek stílusú energiamérő és a digitális LED-es energiamérő jelét is elfogadható.

• A pad dönthet úgy, hogy billentyűzettel vagy PC-vel működik, ami nagyon kényelmes. A pad munkaállapota nagyon világos és könnyen kezelhető.

• A pad a WINDOWS98/2000/XP rendszernek megfelelő tesztszoftvert használja, amely képes automatikusan tesztelni a különböző fogyasztásmérőket.

• A szoftver képes megvalósítani az energiamérő adatait a statisztikákhoz, a kereséshez és a kezeléshez. Az on-line felügyelettel is csatlakozhat az adatok feltöltéséhez

• Az energiamérő függő állvány alumíniumvegyülettel készül. Az egész eszközkonfiguráció ésszerű kialakítás és szép felszerelés.

Előírás

★Pontossági osztály: 0,05 osztály (közeli kapcsolat kalibrálása, áramtartomány: 0,25A-120A)

★Szabványos teljesítménytesztelő berendezések

PY-3100 háromfázisú, többfunkciós precíziós teljesítmény referenciamérő

Pontossági osztály:0,05 osztály

★Izolált áramú transzformátor berendezések:

PY-9503E szigeteli az áram induktivitását

Pontossági osztály: 0,01 (COSφ= 0,5C-1-0,5L, 0,25-120A)

Elsődleges áram: 3×0,25-120A másodlagos áram: 3×0,25-120A

Kimeneti teljesítmény: 30VA (MAX, 100A)

★Feszültségerősítő:

Kimeneti feszültségtartomány: 30-400V (fázissemleges);

50-600V(fázis-fázis)

Kimeneti maximális teljesítmény: 800VA

Felbontás: 0,01%;

Stabilitás:jobb, mint 0,05%/3 perc (5S időalap);

Torzítási tényező:< 0.5% at="" linear="">

Frekvenciatartomány: 45Hz ~ 65Hz;

Energiahatékonyság: több mint 85%;

Környezeti hőmérséklet: 10 °C ~ 50 °C

Elektronikus túlterhelés és rövidzárlat elleni védelem.

★Áramerősítő:

Kimeneti áram: tartomány: 1mA ~ 120A;

Kimeneti maximális teljesítmény: 2000VA

Felbontás: 0,01%;

Stabilitás:jobb, mint 0,05%/3 perc (5S időalap);

Torzítási tényező:< 0.5% at="" linear="">

Frekvenciatartomány: 45Hz ~ 65Hz;

Energiahatékonyság: nagyobb, mint 85%;

Környezeti hőmérséklet: 10 °C ~ 50 °C

Elektronikus túlterhelés elleni védelem és biztonság a nyitott áramú áramkör számára.

★Fázisszög: 0°~360°, a fázisszög beállításának felbontása: 0,1°;

★Kimeneti frekvenciatartomány: 45Hz ~ 65Hz; felbontás: 0,01Hz

★Harmonikus hullám kimenet: 2-21 szubharmonikus hullám tartalom≤40%

3, 5, 7 szubharmonikus hullámkapcsoló, teljes tartalom≤40%

Fázisszög-szabályozás (páratlan szubharmonikus hullám)

Hullámcsoport-szabályozás (szubharmonikus hullám)

★A teljesítmény kimeneti stabilitása:<0.05%>

★A kalibrált fogyasztásmérő száma: 16 (6/8/12/16/20/24/32 kérésre)

★Bemeneti teljesítmény: 3×220V / 380V (Y)15%, 50/60Hz; Max. energiafogyasztás: 6000VA

★Dimenzió:
